উৎপত্তি স্থল: | জাপান |
পরিচিতিমুলক নাম: | FUJI |
মডেল নম্বার: | NXT III |
ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
---|---|
ডেলিভারি সময়: | 2 সপ্তাহের মধ্যে |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram |
যোগানের ক্ষমতা: | 3unit |
ব্র্যান্ড: | ফুজি | নাম: | FUJI স্কেবল প্লেসমেন্ট প্ল্যাটফর্ম NXT iii |
---|---|---|---|
মডিউল প্রস্থ: | 320 মিমি | নির্ভুলতা স্থাপন: | +/-0.038 (+/-0.050) মিমি (3σ) cpk≥1.00* |
বুদ্ধিমান ফিডার: | 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 এবং 104 মিমি প্রশস্ত টেপের জন্য সমর্থন | পার্ট সাইজ: | 0402 (01005") থেকে 7.5 x 7.5 উচ্চতা: 3.0 মিমি পর্যন্ত |
লক্ষণীয় করা: | এসএমটি সমাবেশ মেশিন,এসএমটি সমাবেশ সরঞ্জাম |

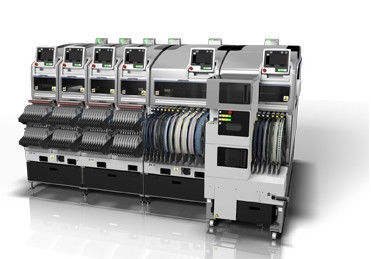

আসল নতুন এবং ব্যবহৃত মেশিন ফুজি স্কেলেবল প্লেসমেন্ট প্ল্যাটফর্ম NXT Ⅲ
1. বিশেষ বৈশিষ্ট্য
1.1 উন্নত উত্পাদনশীলতা: একটি দ্রুত XY রোবট এবং দ্রুত টেপ ফিডার, সেইসাথে একটি নতুন উন্নত "ফ্লাইং ভিশন" পার্টস ক্যামেরা, মানে সমস্ত অংশের আকার এবং প্রকারের জন্য স্থাপন করার ক্ষমতা বৃদ্ধি করা।
নতুন H24G হাই-স্পিড হেড প্রতি মডিউলে 37,500 cph (চিপস প্রতি ঘন্টা) (উৎপাদনশীল অগ্রাধিকার মোড) অর্জন করে, NXT II এর দ্রুততম গতি থেকে 44% উন্নতি।
1.2 0201 মিমি অংশ সমর্থন +/- 0.025 মিমি স্থাপন নির্ভুলতা*: সেইসাথে বর্তমানে ব্যাপক উৎপাদনে ব্যবহৃত ক্ষুদ্রতম অংশগুলিকে সমর্থন করার পাশাপাশি (0402 মিমি, 01005"), NXT III বাজারের দিকে অগ্রসর হওয়া উপাদানগুলির পরবর্তী প্রজন্মকেও পরিচালনা করতে পারে - 0201 মিমি অংশ।
মেশিনের দৃঢ়তা উন্নত করে এবং এর স্বাধীন সার্ভো কন্ট্রোল এবং ভিশন রিকগনিশন প্রযুক্তিকে আরও পরিমার্জন করে, ফুজি +/- 0.025 মিমি* (3সিগমা, Cpk≥1.00) এর ছোট চিপ অংশগুলির জন্য স্থাপনের নির্ভুলতা অর্জন করেছে।
1.3 উন্নত ব্যবহারযোগ্যতা: ভাষা-ভিত্তিক নির্দেশাবলীর উপর নির্ভর না করে স্বজ্ঞাত এবং সহজে বোঝা যায় এমন চিত্রগ্রাম ব্যবহার করার জন্য মূল NXT-এর GUI ব্যাপকভাবে প্রশংসিত হয়েছিল।
এই ইন্টারফেসটি এখন একটি টাচস্ক্রিন প্যানেলের সাথে মিলিত হয়েছে যাতে অপারেশন আরও সহজ হয়৷এটি প্রয়োজনীয় বোতাম পুশের সংখ্যা হ্রাস করে এবং কমান্ড নির্বাচন করা সহজ করে তোলে, সেইসাথে ভুল কমান্ড সম্পাদনের সম্ভাবনা হ্রাস করে গুণমান উন্নত করে।
1.4 উচ্চ সামঞ্জস্য: NXT II-এর অনেকগুলি প্রধান ইউনিট যেমন প্লেসিং হেড, নজল স্টেশন, ফিডার, ট্রে ইউনিট এবং ফিডার প্যালেট এক্সচেঞ্জ ইউনিটগুলি NXT III-এ কোনো পরিবর্তন ছাড়াই ব্যবহার করা যেতে পারে।
M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
প্রযোজ্য PCB আকার (L x W) | 48 x 48 মিমি থেকে 250 x 510 মিমি (ডাবল পরিবাহক)* 48 x 48 মিমি থেকে 250 x 610 মিমি (একক পরিবাহক) *ডবল পরিবাহক 280 (W) মিমি পর্যন্ত PCBs পরিচালনা করতে পারে।280 (W) মিমি-এর চেয়ে বড় PCBগুলি অবশ্যই ডাবল কনভেয়ারকে একক লেন উত্পাদন মোডে পরিবর্তন করে উত্পাদিত করতে হবে। | 48 x 48 মিমি থেকে 534 x 510 মিমি (ডাবল পরিবাহক)* 48 x 48 মিমি থেকে 534 x 610 মিমি (একক পরিবাহক) *ডবল পরিবাহক 280 (W) মিমি পর্যন্ত PCBs পরিচালনা করতে পারে।280 (W) মিমি-এর চেয়ে বড় PCBগুলি অবশ্যই ডাবল কনভেয়ারকে একক লেন উত্পাদন মোডে পরিবর্তন করে উত্পাদিত করতে হবে। | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
অংশ প্রকার | 20 ধরনের অংশ পর্যন্ত (8 মিমি টেপ ব্যবহার করে গণনা করা হয়) | 45 ধরনের অংশ পর্যন্ত (8 মিমি টেপ ব্যবহার করে গণনা করা হয়) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
পিসিবি লোডিং সময় | ডাবল কনভেয়ারের জন্য: 0 সেকেন্ড (একটানা অপারেশন) একক পরিবাহকের জন্য: 2.5 সেকেন্ড (M3 III মডিউলের মধ্যে পরিবহন), 3.4 সেকেন্ড (M6 III মডিউলের মধ্যে পরিবহন) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
বসানো নির্ভুলতা (বিশ্বস্ত মার্ক স্ট্যান্ডার্ড) |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
প্রমোদ |
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
সমর্থিত অংশ |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
মডিউল প্রস্থ | 320 মিমি | 645 মিমি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
মেশিনের মাত্রা | L: 1295 মিমি (M3 III x 4, M6 III x 2) / 645 মিমি (M3 III x 2, M6 III) W: 1900.2 মিমি, H: 1476 মিমি |
ডাইনাহেড(ডিএক্স) | ||||
অগ্রভাগ পরিমাণ | 12 | 4 | 1 | |
থ্রুপুট(cph) | ২৫,০০০ অংশ উপস্থিতি ফাংশন চালু: 24,000 | 11,000 | 4,700 | |
অংশের আকার (মিমি) | 0402 (01005") থেকে 7.5 x 7.5 উচ্চতা: 3.0 মিমি পর্যন্ত | 1608 (0603") 15 x 15 পর্যন্ত উচ্চতা: 6.5 মিমি পর্যন্ত | 1608 (0603") থেকে 74 x 74 (32 x 100) উচ্চতা: 25.4 মিমি পর্যন্ত | |
নির্ভুলতা স্থাপন (বিশ্বস্ত চিহ্ন ভিত্তিক রেফারেন্সিং) | +/-0.038 (+/-0.050) মিমি (3σ) cpk≥1.00* | +/-0.040 মিমি (3σ)cpk≥1.00 | +/-0.030 মিমি (3σ)cpk≥1.00 | |
অংশ উপস্থিতি চেক | o | এক্স | o | |
অংশ সরবরাহ | টেপ | o | o | o |
লাঠি | এক্স | o | o | |
ট্রে | এক্স | o | o |
যন্ত্রাংশ সরবরাহ ব্যবস্থা | |
বুদ্ধিমান ফিডার | 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 এবং 104 মিমি প্রশস্ত টেপের জন্য সমর্থন |
স্টিক ফিডার | 4 ≤ অংশের প্রস্থ ≤ 15 মিমি (6 ≤ স্টিকের প্রস্থ ≤ 18 মিমি), 15 ≤ অংশের প্রস্থ ≤ 32 মিমি (18 ≤ স্টিক প্রস্থ ≤ 36 মিমি) |
ট্রে | প্রযোজ্য ট্রে আকার: 135.9 x 322.6 মিমি (জেইডিইসি স্ট্যান্ডার্ড) (ট্রে ইউনিট-এম), 276 x 330 মিমি (ট্রে ইউনিট- এলটি), 143 x 330 মিমি (ট্রে ইউনিট-এলটিসি) |
অপশন |
ট্রে ফিডার, PCU II (প্যালেট পরিবর্তন ইউনিট), MCU (মডিউল পরিবর্তন ইউনিট), ইঞ্জিনিয়ারিং প্যানেল স্ট্যান্ড, FUJI CAMX অ্যাডাপ্টার, Fujitrax |
