উৎপত্তি স্থল: | জাপান |
পরিচিতিমুলক নাম: | FUJI |
মডেল নম্বার: | XPF |
ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
---|---|
ডেলিভারি সময়: | 2 সপ্তাহের মধ্যে |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, MoneyGram |
যোগানের ক্ষমতা: | 3unit |
ব্র্যান্ড: | ফুজি | নাম: | উচ্চ গতির মাল্টি উদ্দেশ্য মাউন্টার |
---|---|---|---|
অগ্রভাগের সংখ্যা: | 12 পিসি | সমর্থিত অংশ: | 0402(1005) |
বুদ্ধিমান ফিডার: | 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 এবং 104 মিমি প্রশস্ত টেপের জন্য সমর্থন | ওজন: | 1860 কেজি |
লক্ষণীয় করা: | SMT সমাবেশ মেশিন,SMT সমাবেশ সরঞ্জাম,বহু উদ্দেশ্য SMT সমাবেশ মেশিন |

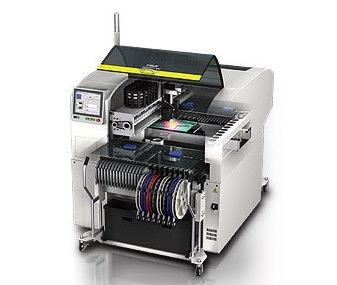

হাই স্পিড মাল্টি-উদ্দেশ্য মুখোশ এক্সপিএফ-এল / ওয়াট মূল ফুজি মেশিন
1.1 স্থাপন করার সময় মাথা স্থাপন করা ("স্বয়ংক্রিয়-সরঞ্জাম") স্বয়ংক্রিয়ভাবে বিনিময় করা হয়: এক্সপিএফ ডায়নামিক হেড এক্সচেঞ্জের বৈশিষ্ট্য হিসাবে বিশ্বের প্রথম যন্ত্র। উৎপাদন চলাকালীন স্বয়ংক্রিয়ভাবে একটি উচ্চ-গতি স্থাপনকারী শিরোনাম এবং মাল্টি-উদ্দেশ্য মাথাগুলির মধ্যে স্যুইচ করতে পারে বর্তমান টাস্কের জন্য সর্বাধিক কার্যকরী মাথা ব্যবহার করা হচ্ছে তা নিশ্চিত করুন। এতে একটি আঠালো মাথাতে স্যুইচ করার ক্ষমতা রয়েছে, যার অর্থ আঠালো অ্যাপ্লিকেশন এবং অংশ স্থানের একই মেশিনে সঞ্চালিত হতে পারে।
1.2 হাই স্পিড মাউন্টার বা মাল্টি-উদ্দেশ্য মেশিনের মধ্যে সিদ্ধান্ত নিতে হবে না: কারণ হেড এক্সচেঞ্জটি গতিশীল এবং স্বয়ংক্রিয়, কারণ এক্সপিএফ সীমাহীন সমাধান, একই সময়ে হাই স্পিড এবং মাল্টি-উদ্দেশ্য প্রয়োজনগুলি আচ্ছাদন করে। যা ধরনের প্যানেল, এক্সপিএফ উৎপাদন ক্ষমতার সর্বোত্তম ভারসাম্য অর্জন করে, এটি নিশ্চিত করে যে আপনি সর্বদা আপনার সরঞ্জামগুলি থেকে সর্বাধিক সুবিধা পান।
1.3 এক্সপিএফ-ডাব্লু সহ 686 এক্স 508 মিমি পর্যন্ত প্যানেলগুলির জন্য সমর্থন: এক্সপিএফ-ওয়া মডেলটি 686 x 508 (27 x 20 ইঞ্চি) মিমি পর্যন্ত 6 ডিগ্রী এবং বৃহত এবং ভারী-দায়িত্ব প্যানেলগুলিকে পরিচালনা করতে ডিজাইন করা হয়েছে। কেজি.
মেশিন বিশেষ উল্লেখ | রিভলবার অটো টুল | একা অগ্রভাগ | এম 4 অটো টুল | আঠালো অটো টুল | |
অগ্রভাগ সংখ্যা | 12 | 1 | 4 | লোড সিরিঞ্জ সংখ্যা: আঠালো স্টেশন প্রতি 1 সিরিঞ্জ | |
স্বয়ংক্রিয় সরঞ্জাম সংখ্যা স্বয়ংক্রিয় টুল স্টেশন অনুষ্ঠিত | 2 (এক্সপিএফ-এল) / 3 (এক্সপিএফ-ডাব্লু) | 6 (এক্সপিএফ-এল) / 8 (এক্সপিএফ-ডাব্লু) (এক ট্রে উচ্চতা পরিমাপ অটো টুল ট্রে ব্যবহার করে অনুষ্ঠিত হয়) | 1 | ফিডার স্লট সংখ্যা দখল: 8 (এমএফইউ -40) (স্থায়ী লোডিং অবস্থান - আপ 4 আঠালো স্বয়ংক্রিয় সরঞ্জাম লোড করা যাবে) | |
সমর্থিত অংশ | 0402 (01005) থেকে 20 x 20 মিমি সর্বাধিক উচ্চতা: 3.0 মিমি | 1005 (0402) থেকে 45 x 150 (68 x 68) মিমি সর্বোচ্চ উচ্চতা: 25.4 মিমি | 4 অগ্রভাগ টাইপ: 3 x 3 14 এক্স 14 মিমি 2 অগ্রভাগ টাইপ: 14 x 14 22 এক্স 26 মিমি সর্বাধিক উচ্চতা: 6.5 মিমি | লোড হচ্ছে পাশ: সাইড 1 (এমএফইউ -40 বা নির্দিষ্ট ডিভাইস) | |
মেশিন কৌশলের সূক্ষ্মতা | XPF-এল | 0.144 সেকেন্ড / উপাদান 25,000 cph | 0.400 সেকেন্ড / উপাদান 9,000 সিএফএ | 4 অগ্রভাগ টাইপ: 0.343 সেকেন্ড / গুলি 10,500 সিএফপি 2 অগ্রভাগ টাইপ: 0.456 সেকেন্ড / শট 7,900 সিএফএ | বাকস্বাধীনতা: 0.2 সেকেন্ড / শট |
XPF-ওয়াট | 0.145 সেকেন্ড / উপাদান 24,800 সেফ | 0.418 সেকেন্ড / উপাদান 8,600 সেফ | 4 অগ্রভাগ টাইপ; 0.351 সেকেন্ড / গুলি 10,250 সিএফএ 2 অগ্রভাগ টাইপ; 0.462 সেকেন্ড / শট 7,800 সেফ | ||
স্থাপন সঠিকতা | ছোট চিপ অংশ | +/- 0.050 মিমি cpk≥1.00 +/- 0.066 মিমি cpk≥1.33 | +/- 0.040 মিমি cpk≥1.00 +/- 0.053 মিমি cpk≥1.33 | - | অবস্থান সঠিকতা দাবিত্যাগ: +/- 0.1 মিমি cpk≥1.00 |
QFP অংশ | +/- 0.040 মিমি cpk≥1.00 +/- 0.053 মিমি cpk≥1.33 | +/- 0.030 মিমি cpk≥1.00 +/- 0.040 মিমি cpk≥1.33 | +/- 0.040 মিমি cpk≥1.00 +/- 0.053 মিমি cpk≥1.33 | ||
পিসিবি আকার (LXW) | 457 x 356 মিমি পুরুত্ব 0.4 (0.3) থেকে 5.0 মিমি (এক্সপিএফ-এল) / 686 x 508 মিমি বেধ 0.4 থেকে 6.5 মিমি (এক্সপিএফ-ডাব্লু) ন্যূনতম 50 x 50 মিমি পর্যন্ত | ||||
পিসিবি লোডিং সময় | 1.8 সেকেন্ড (এক্সপিএফ-এল) / 3.5 সেকেন্ড (এক্সপিএফ-ডাব্লু) | ||||
মেশিন মাত্রা | XPF-এল | এল: 1,500 মিমি, ডাব্লু: 1,607.5 মিমি, এইচ: 1,419.5 মিমি (কনভেয়েন্স উচ্চতা: 900 মিমি এইচ: সিগন্যাল টাওয়ার বাদে) | |||
XPF-ওয়াট | এল: 1,500 মিমি, ডাব্লু: 1,76২.5 মিমি, এইচ: 1,4২২.5 মিমি (কনভেয়েন্স উচ্চতা: 900 মিমি এইচ: সিগন্যাল টাওয়ার বাদে) | ||||
মেশিন ওজন | মেশিনের শরীর এক্সপিএফ-এল: 1,500 কেজি / এক্সপিএফ-ডাব্লু: 1,860 কেজি MFU-40: প্রায়। 240 কেজি (W8 ফিডার লোড করা হয়েছে) বিটিউ-এআই: প্রায়। 120 কেজি, বিটিইউ-বি: প্রায়। 15 কেজি, এমটিইউ-এআই: প্রায়। 615 কেজি (ট্রে / ফিডার লোড সহ) |
যন্ত্রাংশ প্যাকেজিং |
টেপ অংশ (JIS মান, JEITA), লাঠি অংশ, ট্রে অংশ |
বিকল্প |
স্টিক ফিডার, ওয়াইড ফিডিয়াল ক্যামেরা, ডিপ ফ্লাক্স ইউনিট, রিল সেট স্ট্যান্ড (প্রধান মেশিনের মধ্যে), লিড কোপ্লেনারিটি চেক, কাস্টম নোজেলস এবং যান্ত্রিক চक्स, ফুজিট্র্যাক্স |
ব্যক্তি যোগাযোগ: Sandy
টেল: +8617324492760
