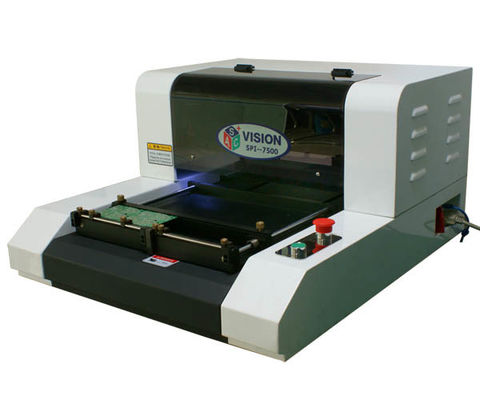

220V 50 / 60Hz সোল্ডার আটকানো পরিদর্শন সারণী শীর্ষ 3D এসপিআই-7500 দৃষ্টি সিই

দ্রুত প্রোগ্রামিং, বন্ধুত্বপূর্ণ প্রোগ্রামিং ইন্টারফেস

একাধিক পরিমাপ পদ্ধতি

সত্য এক-বোতামের পরিমাপ

আটমুখী গতি বোতাম, এক-ক্লিক ফোকাস

সামঞ্জস্যযোগ্য স্ক্যানিং পিচ

সোল্ডার পেস্ট 3 ডি সিমুলেশন ফাংশন

শক্তিশালী এসপিসির ফাংশন

মার্কের বিচ্যুতিটি স্বয়ংক্রিয়ভাবে সংশোধন করা হয়েছে

পর্দার কেন্দ্রে ফিরে এক বার ক্লিক করুন

স্বয়ংক্রিয় স্বীকৃতি লক্ষ্য এই সম্পূর্ণ স্বয়ংক্রিয় 3 ডি সোল্ডার পেস্ট পুরুত্ব পরীক্ষক প্রতিটি পয়েন্টের 3 ডি ডেটা স্বয়ংক্রিয় এক্সওয়াই স্টেজ মুভিং / জেড-অক্ষের চিত্র অটোফোকাস এবং লেজার স্ক্যানিং সোল্ডার পেস্টের মাধ্যমে পেতে পারেন। এটি পুরো প্যাড সোল্ডার পেস্ট পরিমাপ করতেও ব্যবহার করা যেতে পারে। গড় বেধ সোল্ডার পেস্ট প্রিন্টিং প্রক্রিয়াটি ভালভাবে নিয়ন্ত্রণ করতে দেয়।

তৃতীয়, পণ্য বৈশিষ্ট্য

1. বিভিন্ন ক্ষেত্রের প্রোগ্রামেবল পরিমাপ, প্লেট বিকৃতি দ্বারা সৃষ্ট ত্রুটি কাটিয়ে ওঠা বিভিন্ন পরীক্ষার পয়েন্টগুলিতে স্বয়ংক্রিয়ভাবে ফোকাস

২. স্বয়ংক্রিয়ভাবে পরিদর্শন অবস্থানটি সন্ধান করুন এবং পিসিবি মার্কের মাধ্যমে অফসেটটি সংশোধন করুন;

3, পরিমাপ পদ্ধতি: সম্পূর্ণ স্বয়ংক্রিয়, স্বয়ংক্রিয় চলন ম্যানুয়াল পরিমাপ, ম্যানুয়াল আন্দোলন ম্যানুয়াল পরিমাপ

4, সোল্ডার পেস্ট 3 ডি সিমুলেশন মানচিত্র, সোল্ডার পেস্টের প্রকৃত উপস্থিতি পুনরুত্পাদন;
5, 3-অক্ষ স্বয়ংক্রিয় চলন ব্যবহার করে, মনোনিবেশ করা হয়, সঠিক সোল্ডার পেস্টের উচ্চতা অর্জনের জন্য স্তরটির ওয়ারপেজ বিকৃতি সংশোধন করতে স্বয়ংক্রিয় ক্ষতিপূরণ;

6, উচ্চ-গতির উচ্চ-রেজোলিউশন ক্যামেরা, উচ্চ নির্ভুলতা, শক্তিশালী এসপিসির ডেটা পরিসংখ্যান বিশ্লেষণ;

7, সিগমা স্বয়ংক্রিয় রায় ফাংশন, যাতে আপনার অপারেটররা রিয়েল টাইমে সোল্ডার পেস্ট প্রিন্টিং প্রসেসের গুণমান নির্ধারণ করার ক্ষমতা রাখে;

8, স্বয়ংক্রিয়ভাবে সিপি, সিপিকে, এক্স-বার, আর-চার্ট, সিগমা কলামের চার্ট, ট্রেন্ড চার্ট, নিয়ন্ত্রণ চার্ট ইত্যাদি উত্পাদন করে;

9, 2 ডি সহায়ক পরিমাপ, দুটি পয়েন্টের মধ্যে দূরত্ব, ক্ষেত্রের আকার ইত্যাদি;

10, পরিমাপের ফলাফলের ডেটা তালিকা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হবে, এসপিসি রিপোর্ট তৈরি করুন

চতুর্থ, পণ্য পরামিতি

পণ্যের মডেল: এসপিআই -7500

অ্যাপ্লিকেশন: সোল্ডার পেস্ট। লাল প্লাস্টিকের। BGA.FPC.CSP

পরিমাপের আইটেম: বেধ, ক্ষেত্র, আয়তন, 3 ডি আকার, বিমানের দূরত্ব

পরিমাপ নীতি: লেজার 3 কৌণিক কার্য পদ্ধতি পরিমাপ

সফ্টওয়্যার ভাষা: চীনা / ইংরেজি

আলোর উত্স: সাদা হাইলাইট LED

আলোর উত্স পরিমাপ: রেড লেজার মডিউল

এক্স / ওয়াই চলন্ত পরিসর: স্ট্যান্ডার্ড 350 মিমি * 340 মিমি (বৃহত্তর চলমান আকার কাস্টমাইজ করা যায়)

পরিমাপ পদ্ধতি: স্বয়ংক্রিয়ভাবে পূর্ণ-স্ক্রিন পরিমাপ। ফ্রেম নির্বাচন স্বয়ংক্রিয় পরিমাপ। ফ্রেম নির্বাচন ম্যানুয়াল পরিমাপ

দেখার ক্ষেত্র: 12 মিমি * 15 মিমি

ক্যামেরা পিক্সেল: 3 মিলিয়ন / দেখার ক্ষেত্র

সর্বোচ্চ রেজোলিউশন: 0.1 মিমি

স্ক্যানিং পিচ: 5 ম / 10 ام / 15 উম / 20 উম

বারবার পরিমাপের নির্ভুলতা: উচ্চতা 1 ম এর চেয়ে কম, ক্ষেত্র <1%, ভলিউম <1%

ম্যাগনিফিকেশন: 50 এক্স

সর্বোচ্চ পরিমাপযোগ্য উচ্চতা: 5 মিমি

সর্বাধিক পরিমাপের গতি: 250 প্রোফাইলে / গুলি

3 ডি মোড: রেন্ডারিং। মুখোমুখি। লাইন। পয়েন্ট 3 বিভিন্ন 3 ডি সিমুলেশন, স্কেলেবল। ঘুরান

অপারেটিং সিস্টেম: উইন্ডোজ 7

কম্পিউটার সিস্টেম: ডুয়াল-কোর পি 4, 2 জি মেমরি, 20 ইঞ্চি এলসিডি

বিদ্যুৎ সরবরাহ: 220V 50 / 60Hz

সর্বাধিক বিদ্যুত খরচ: 500W

ওজন: প্রায় 85 কেজি

মাত্রা: এল * ডাব্লু * এইচ (700 মিমি * 800 মিমি * 400 মিমি)

ওয়াটার সিরিজ থ্রিডি এসপিআই হ'ল লেজার স্ক্যান প্রকারের একা একা ট্রু 3 ডি পরিমাপ সিস্টেম যা পরিমাপ ও বিশ্লেষণ করতে সক্ষম

ওয়াটার সিরিজ থ্রিডি এসপিআই টেবিল শীর্ষ হ'ল লেজার স্ক্যান প্রকারের একা একা 3 ডি পরিমাপ সিস্টেম যা ছোট আকারের অবজেক্ট চিত্র এবং সোল্ডার পেস্টের মুদ্রণ চিত্রটিও পরিমাপ ও বিশ্লেষণ করতে সক্ষম। বিশেষত, এটি স্ক্রিন প্রিন্ট প্রক্রিয়াটি 3D এ স্ক্রিন প্রিন্টের পরে প্রলিপ্ত সোল্ডার ক্রিমটি পরিমাপ ও বিশ্লেষণের মাধ্যমে উপযুক্তভাবে স্ক্রিন প্রিন্ট প্রক্রিয়া নিয়ন্ত্রণের জন্য উপযুক্ত এবং এটি স্ক্রিনটি নিয়ন্ত্রণ করতে সক্ষম হওয়ার জন্য অফ-লাইন টাইপ টুলটিরও সর্বোত্তম is কার্যকরভাবে কম বিনিয়োগের সাথে মুদ্রণ প্রক্রিয়া।


3 ডি লেজার সেন্সরটি উপাদেয়ভাবে উত্পাদিত এবং 3 ডি চিত্রের প্রকাশের সাথে বাস্তবতা রয়েছে, এটি 1-2 মিমির ত্রুটির ক্ষেত্রের মধ্যে বেধ এবং ভলিউমের সঠিকভাবে বিশ্লেষণ করতে পারে।

রঙিন ক্যামেরার সাহায্যে এটি প্রলিপ্ত সোল্ডারগুলিকে পিসিবি প্যাটার্ন বা সোল্ডার প্যাড থেকে আলাদা করতে পারে।

দৈর্ঘ্য, কোণ এবং ব্যাস পাশাপাশি উচ্চতা এবং 3 ডি এর পরিমাণের মতো 2 ডি পরিমাপ করা সম্ভব।

ওয়ান-টাচ পদ্ধতিতে 300x300 মিমি আকারের সামগ্রিক পিসিবি এলাকা পরিমাপ করা সম্ভব।

উচ্চ অনমনীয়তা স্ক্যান প্রক্রিয়া গ্রহণের সাথে, এটি পার্শ্ববর্তী কম্পনের প্রভাব ছাড়াই নিয়মিত পরিমাপের ফলাফলগুলি উপস্থাপন করে।

সত্য 3 ডি সোল্ডার পরিমাপের গুরুত্ব

সোল্ডার পেস্ট মানের মূল কারণগুলি এর উচ্চতা, ভলিউম এবং আকার।

2 ডি চিত্রগুলি কেবল রঙ, উজ্জ্বলতা এবং ক্ষেত্রের তথ্য সরবরাহ করে তবে মূল কারণগুলি নয়। উচ্চতা, আয়তন এবং আকার সম্পর্কিত তথ্য পেতে 3 ডি পরিমাপ করা আবশ্যক SM এসএমটি উত্পাদন প্রক্রিয়াতে কমপক্ষে 50% ত্রুটি কেবল মুদ্রণের সময় ঘটে। সোল্ডার পেস্টের গুণমানটি তত খারাপ, প্লেসমেন্ট ত্রুটিগুলি তত বেশি ঘটে। বৈদ্যুতিন পণ্যগুলির নির্ভরযোগ্যতা সরাসরি সোল্ডার যৌথ মানের সাথে সংযুক্ত করে এবং সোল্ডার যৌথের মানেরটি সোল্ডার পেস্টের উচ্চতা, ভলিউম এবং আকৃতির দ্বারা প্রভাবিত হয়। 3 ডি সোল্ডার পরিমাপ ব্যতীত, মুদ্রণের সঠিক গুণমানটি পরীক্ষা করার কোনও উপায় নেই। আগের ত্রুটিগুলি পাওয়া যায়, কম মেরামতের ব্যয় প্রয়োজন।

প্রিন্টিং প্রসেসের শ্রীযুক্ত ডিফেক্ট স্পেকট্রাম

- কোন বিক্রয়কারী
- INSUFFICIENT সেলার
- এক্সেসিসিভ সেলার
--BRIDGING
--50-60%

উপরোক্ত ত্রুটিগুলি সনাক্ত করার জন্য বেশিরভাগ লোক এওআই মেশিনে সমস্ত জোর দিয়ে থাকে যা রিফ্লো প্রক্রিয়াতে যাওয়ার আগেই 3 ডি এসপিআই পরিমাপ সিস্টেমের সাথে কার্যকরভাবে নিয়ন্ত্রণ করা যায়
