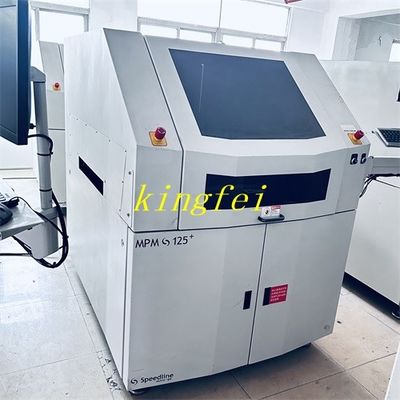

এমপিএম বিটিবি ১২৫ প্রিন্টিং মেশিন এমপিএম / স্পিডলাইন সোল্ডার পেস্ট প্রিন্টিং

এমপিএম/স্পিডলাইন সোল্ডার পেস্ট প্রিন্টিং&সোল্ডার পেস্ট স্প্রেিং BTB125
MPM/Speedline অনলাইন সরঞ্জাম সম্পূর্ণ স্বয়ংক্রিয়
সরঞ্জামের আকারঃ1638.4m9 X1593.1mmX1418.6mm
সরঞ্জামের ওজনঃ ১০৩৯ কেজি
পাওয়ার প্রয়োজনীয়তাঃ ২০০-৪০০ ভিএসি/৬০ এইচজি, ১৫ এ
বায়ু উত্সের প্রয়োজনীয়তাঃ5KGf/cm2 ((0.5Mpa)
প্যারামিটার
সাবস্ট্র্যাটের আকারঃ609.6mmx508mm
ন্যূনতম স্তর আকারঃ50.8mmx50.8mm
সাবস্ট্র্যাটের বেধের আকারঃ0.২ মিমি-৫ মিমি
মুদ্রণ চ্যানেলঃ4.৫ কেজি (১০১ পাউন্ড)
ট্রান্সফার চ্যানেলঃ2.৫ কেজি থেকে ৪.৫ কেজি
সাবস্ট্রেট ক্ল্যাম্পিংঃবেস প্লেট ক্ল্যাম্পিং ফিক্সড শীর্ষ ক্ল্যাম্পিং, ওয়ার্কবেঞ্চ ভ্যাকুয়াম, এজলোক প্রান্ত ক্ল্যাম্পিং সিস্টেম
স্তর সমর্থন পদ্ধতিঃ চৌম্বকীয় আঙ্গুলের বিকল্প অংশঃ এইচ-টাওয়ার, সমর্থন ব্লক, বিশেষ ফিক্সচার, কুইক টু1
মুদ্রণ ক্ষেত্রঃ609.6mmx508mm
মুদ্রণ demolding:0mm~6.35mm
মুদ্রণের গতিঃ0.635mm/সেকেন্ড ~ 304.8mm/সেকেন্ড
মুদ্রণ চাপঃ0~22.7kg
টেমপ্লেট ফ্রেমের আকারঃ 737x737mm
চিত্রের দৃশ্যমানতা (FOV):10.6mx8.0mn
ডেটাম টাইপঃস্ট্যান্ডার্ড ফর্ম রেফারেন্স পয়েন্ট
ক্যামেরা সিস্টেমঃ ক্যামেরা সিস্টেমঃ একক ডিজিটাল ক্যামেরা - এমপিএম পেটেন্টযুক্ত আপ / ডাউন ভিজন সিস্টেম

সমন্বয় নির্ভুলতা এবং পুরো সিস্টেমের পুনরাবৃত্তিযোগ্যতাঃ ± 12.5 মাইক্রন
সমন্বয় নির্ভুলতা এবং পুরো সিস্টেমের পুনরাবৃত্তিযোগ্যতাঃ ± 12.5 মাইক্রন
সরঞ্জামের শক্তির প্রয়োজনীয়তা:200~240VAC/60Hz,15A
সংকুচিত বাতাসের প্রয়োজনীয়তাঃ 100psi@4cfm
