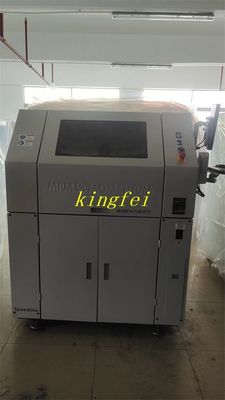

মোমেন্টাম বিটিবি প্রিন্টিং মেশিন এমপিএম / স্পিডলাইন সোল্ডার পেস্ট প্রিন্টার

ব্র্যান্ড নাম: MPM Speedline
মডেল নম্বর: মোমেন্টাম বিটিবি
MOQ: ১ পিসি
বিতরণ সময়: 3 দিনের মধ্যে
অর্থ প্রদানের শর্তাবলী: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
বিস্তারিত তথ্য
উৎপত্তি স্থল:
জাপান
ব্র্যান্ড:
এমপিএম/স্পিডলাইন
অংশ নাম:
সোল্ডার পেস্ট প্রিন্টিং
অংশ নম্বর:
মোমেন্টাম বিটিবি
সরঞ্জামের আকার:
1195.4x1394x1589.4 মিমি
শক্তি:
200 থেকে 240 VAC (10%) একক ফেজ@50/60Hz,15A
সরঞ্জাম ওজন:
797 কেজি
যোগানের ক্ষমতা:
10PCS
বিশেষভাবে তুলে ধরা:

ইম্পোমেন্টাম বিটিবি প্রিন্টিং মেশিন

,

স্পিডলাইন সোল্ডার পেস্ট বিটিবি প্রিন্টিং মেশিন

,

এমপিএম স্পিডলাইন সোল্ডার পেস্ট প্রিন্টার

পণ্যের বর্ণনা

মোমেন্টাম বিটিবি মুদ্রণ যন্ত্র এমপিএম/স্পিডলাইন সোল্ডার পেস্ট প্রিন্টার

এমপিএম/স্পিডলাইন সোল্ডার পেস্ট প্রিন্টার মম্পটম বিটিবি
MPM/Speedline অনলাইন সরঞ্জাম সম্পূর্ণ স্বয়ংক্রিয়
সরঞ্জামের আকারঃ 1195.4x1394x1589.4 মিমি
সরঞ্জাম ওজনঃ ৭৯৭ কেজি
শক্তির প্রয়োজনীয়তাঃ 200 থেকে 240 ভ্যাক (10%) একক ফেজ@50/60Hz,15A
বায়ু উত্সের প্রয়োজনীয়তাঃ 100 পিএসআই, 4 সেমি (স্ট্যান্ডার্ড অপারেটিং মোড) থেকে 18 মি (ভ্যাকুয়াম উইপ) (6.89 বার @ 1.9 Lsto8.5 L/s), 12.7 মিটার ব্যাসার্ধের পাইপলাইন, বাইরের ব্যাসার্ধ x9.5 মিমি অভ্যন্তরীণ ব্যাসার্ধের পাইপলাইন
প্যারামিটার
সর্বাধিক স্তর আকারঃ (X 609.6mmx508mmx Y) (24x20 ইঞ্চি)
ন্যূনতম স্তর আকারঃ (Kx50.8mm x 50.8mm) (2x2 ইঞ্চি)
সাবস্ট্র্যাটের বেধের আকারঃ 0.2~5.0 মিমি (0.008~0.20 ইঞ্চি)
সর্বাধিক স্তর ওজনঃ 4.5 কেজি (10 1 পাউন্ড)
সাবস্ট্র্যাটের প্রান্তের ফাঁকঃ 3.0 মিমি (0.118 ইঞ্চি)
নীচের অংশের দূরত্বঃ 12.7 মিমি (0.5 ইঞ্চি) স্ট্যান্ডার্ড কনফিগারেশন 25 মি (1.0 ইঞ্চি)
Substrate clamping: সাবস্ট্র্যাট ক্ল্যাম্পিং: স্থির নীচের ক্ল্যাম্প, কেন্দ্রীয় ভ্যাকুয়াম
সাবস্ট্র্যাট সমর্থন পদ্ধতিঃ চৌম্বকীয় আঙুল (ঐচ্ছিকঃ ভ্যাকুয়াম বেফেল, ভ্যাকুয়াম আঙুল, সমর্থন ব্লক, ডেডিকেটেড ফিক্সচার, পেটেন্ট স্বয়ংক্রিয় টুল, কুইক টুল)
ঢালাও: 20 ইঞ্চি বড় সার্কিট বোর্ড একটি বড় X আকারের সঙ্গে একটি ডেডিকেটেড ওয়ার্কবেঞ্চ প্রয়োজন
মুদ্রণ পরামিতি
সর্বাধিক মুদ্রণ ক্ষেত্র (XxY): 609.6mmx508mm ((24x20ইঞ্চি)
মুদ্রণ ডিমোল্ডিং ((স্ন্যাপ-অফ): ০-৬.৩৫ মিটার (০০.২৫ ইঞ্চি)
মুদ্রণের গতিঃ 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s)
মুদ্রণ চাপঃ 0 ~ 22.7 কেজি (0 1b ~ 50 1bs)
টেমপ্লেট ফ্রেমের আকারঃ টেমপ্লেট ফ্রেম রুলার 737mmx737mm (29x29 ইঞ্চি), ছোট আকারের টেমপ্লেট উপলব্ধ
চিত্র
দৃশ্যমান ক্ষেত্র (FOV): 10.6mmx8.0mm ((0.417x0.315ইঞ্চি)
চিত্রের দৃশ্যপট রেফারেন্স পয়েন্টের ধরনঃ স্ট্যান্ডার্ড ফর্ম রেফারেন্স পয়েন্ট (SMEMA স্ট্যান্ডার্ড দেখুন), প্যাড/হোল
ক্যামেরা সিস্টেম: একক ডিজিটাল ক্যামেরা (এমপিএমের পেটেন্টযুক্ত আপ/ডাউন ভিজন সিস্টেম)
পারফরম্যান্স
পুরো সিস্টেমের সমন্বয় নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতাঃ ± 12 মাইক্রন (0.0005 ") @ 60, Cpk ≥2.0
প্রকৃত সোল্ডার পেস্ট মুদ্রণের নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতাঃ ± 20 মাইক্রন ((士0.0008 ̊) @ 60, Cpk ≥2.0
চক্র সময়
গতি বিটিবি ৯ সেকেন্ডের স্ট্যান্ডার্ড
ইম্পোমেন্টাম বিটিবি এইচআইই 7.5 সেকেন্ডের মান




.
