| MOQ: | ১ পিসি |
| ডেলিভারি সময়: | 3 দিনের মধ্যে |
| পেমেন্ট পদ্ধতি: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| সরবরাহ ক্ষমতা: | 10PCS |
বৈশিষ্ট্য
1.বিশেষ অ্যালুমিনিয়াম খাদ প্রতিষ্ঠান, আরো স্পষ্টভাবে ম্যাগাজিন অপারেশন অবস্থা বুঝতে
2. স্থিতিশীল ইন্টিগ্রেটেড ঢালাই উত্তোলন প্ল্যাটফর্ম কাঠামো নকশা সরঞ্জাম স্থিতিশীলতা উন্নত করেছে
3মাল্টিফাংশনাল ইলেকট্রিক সার্কিট এবং প্রোগ্রাম ডিজাইন, স্থিতিশীল কর্মক্ষমতা, মসৃণ উৎপাদন লাইন নিশ্চিত।
4ডাবের উপরের অংশে 4 ধরণের পিচ নির্বাচন রয়েছে, যা ফিডিং প্লেট পিসিবি এর ধাপের দূরত্ব সেট করতে পারে।
5. এলইডি ত্রি-রঙের কাজের সূচকটি 7 ইঞ্চি রঙিন মানব-মেশিন ইন্টারফেস দ্বারা নিয়ন্ত্রিত হয়।
6.সাকশন ডোজের অবস্থান নির্ধারণের জন্য একটি সার্বজনীন অবস্থান ব্যবস্থা গ্রহণ করা হয়েছে, এবং শোষণ বিটগুলি পিসিবি বোর্ডের বৈশিষ্ট্য অনুসারে সামঞ্জস্য করা যেতে পারে।
7.সাকশন প্লেটের বোর্ডের বোর্ডের অংশটি উত্তোলন এবং উত্তোলনের কাজ করে।
8. উপাদান বাক্সটি ফ্ল্যাট প্লেটের প্লাস্টিকের স্ট্রিপ দ্বারা প্রেরণ করা হয়।
9.এডজাস্টেবল চাপ প্লেট গতি নিয়ন্ত্রণ.
10তিন পয়েন্ট অবস্থান, উপরের এবং নিম্ন বায়ুসংক্রান্ত clamping, বক্স অবস্থান সঠিক নিশ্চিত।
11পিসিবি বোর্ড ক্ষতিগ্রস্ত হবে না এবং প্রক্রিয়া ক্ষতি হ্রাস করা হবে তা নিশ্চিত করার জন্য চাপ প্লেট সুরক্ষা ব্যবস্থা।
12স্ট্যান্ডার্ড SMEMA যোগাযোগ ইন্টারফেস অন্যান্য অটোমেশন ডিভাইসের সাথে সংযুক্ত করা যেতে পারে
প্রযুক্তিগত পরামিতি

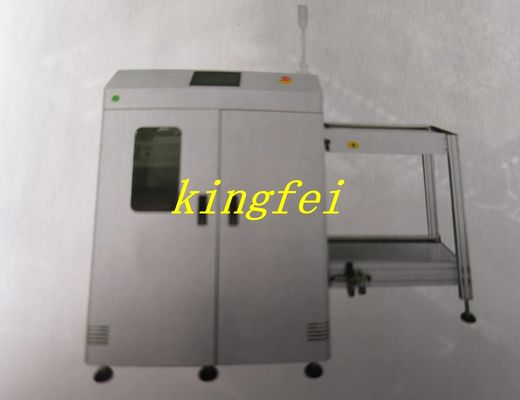

| বর্ণনা | এই ডিভাইসটি SMT উপর দ্বি-পার্শ্বযুক্ত এবং অপটিক্যাল বোর্ড স্বয়ংক্রিয় লোড অপারেশন জন্য ব্যবহৃত হয় উৎপাদন লাইন |
| ম্যাগাজিন নম্বর | উপরের কনভেয়রঃ 1 ম্যাগাজিন নিম্ন কোরিওরঃ ম্যাগাজিন |
| ইন্ডেক্সিং পিচ | 10.20.30.40 মিমি অথবা নির্দিষ্ট করুন |
| পাওয়ার সাপ্লাই | 400pcs ((0.6mm পুরু PCB) |
| চক্র সময় | প্রায়.১২ সেকেন্ড বা নির্দিষ্ট করুন |
| পাওয়ার সাপ্লাই | এসি ১১০ ভোল্ট বা ২২০ ভোল্ট; একক ফেজ |
| শক্তি | Max300VA |
| বায়ু চাপ এবং বায়ু খরচ | ৪-৬ বার, সর্বোচ্চ ৩০ লিটার/মিনিট |
| পরিবহন উচ্চতা | 900±20MM (বা গ্রাহক নির্দিষ্ট) |
| পরিবহণের দিক | বাম থেকে ডান অথবা ডান থেকে বাম |
স্পেসিফিকেশন
| মডেল | মাত্রা ((L*W*H MM) | পিসিবি আকার ((মিমি) | র্যাকের আকার | ওজন ((কেজি) |
| VL-M-TN | 1640*865*1250 | 50*50-330-250 | ৩৩৫*৩২০*৫৬৩ | ২০০ কেজি |
| VL-L-TN | 1950*945*1250 | 50*50-445*330 | ৪৬০*৪০০*৫৬৩ | ২৪০ কেজি |
| VL-LL-TN | 2270*1110*1250 | ৫০*৫০-৫৩০*৩৯০ | ৫৩৫*৪৬০*৫৬৩ | ২৮০ কেজি |
| VL-XL-TN | ২২৭০*১২৫০*১২৫০ | ৫০*৫০-৫৩০*৪৬০ | ৫৩৫*৫৩০*৫৬৩ | ৩২০ কেজি |
|
|
