প্যানাসোনিক এনপিএম ডি৩ মেশিন উচ্চ দক্ষতার এসএমটি উৎপাদন উন্নত মডুলার প্রযুক্তি সহ

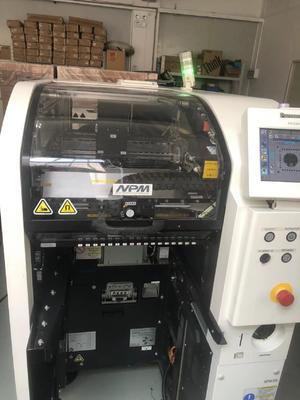

প্যানাসনিক এনপিএম-ডি৩ একটি অত্যাধুনিক সারফেস মাউন্ট টেকনোলজি (এসএমটি) প্লাস মেশিন, যা আপনার ইলেকট্রনিক্স ম্যানুফ্যাকচারিং প্রক্রিয়ায় বিপ্লব আনতে ডিজাইন করা হয়েছে।

1. উচ্চ পারফরম্যান্স প্লেসমেন্ট হেড

- হালকা ওজন 16 - নল মাথাঃ উচ্চ-উত্পাদন মোডে (ওএন), এটি ± 40μm / চিপ (Cpk≥1) এর অবস্থান নির্ভুলতার সাথে 84,000 cph (0.043s / চিপ) এর সর্বোচ্চ গতি অর্জন করে,০৪০২ চিপের মত ছোট আকারের কম্পোনেন্টের উচ্চ-ভলিউম উৎপাদনের জন্য আদর্শ. যখন উচ্চ-উত্পাদন মোডটি বন্ধ থাকে, তখন গতি 76,000 সিপিএইচ (0.047 সে / চিপ) হয় এবং নির্ভুলতা ±30μm / চিপ (নির্দিষ্ট প্যানাসনিক-নির্দিষ্ট অবস্থার অধীনে ±25μm / চিপ) পর্যন্ত পৌঁছতে পারে।এটি 03015/0402 চিপ থেকে L6 × W6 × T3 উপাদান পর্যন্ত উপাদানগুলি পরিচালনা করতে পারে.
- 12 - নোজেল হেডঃ সর্বোচ্চ গতি 69,000 সিপিএইচ (0.052 এস / চিপ) এবং স্থানান্তর নির্ভুলতা ± 30μm / চিপ (Cpk≥1), এটি 0402 চিপ থেকে L12 × W12 × T6 পর্যন্ত উপাদানগুলি পরিচালনা করতে পারে।5, মাঝারি গতির, উচ্চ নির্ভুলতার অ্যাপ্লিকেশনগুলিতে আরও বিস্তৃত উপাদান আকারের জন্য উপযুক্ত।
- 8 - নোজেল হেডঃ 43,000 সিপিএইচ এর সর্বোচ্চ গতিতে সক্ষম, এটি ±30μm / QFP 12 - 32 মিমি এবং ±50μm / QFP এর চেয়ে কম 12 মিমি এর অবস্থান নির্ভুলতা সরবরাহ করে।এটি 0603 চিপ থেকে L100×W90×T28 পর্যন্ত বড় আকারের উপাদানগুলি পরিচালনা করতে পারে, এটি সংযোগকারী এবং কিছু ধরণের ইন্টিগ্রেটেড সার্কিটগুলির মতো বৃহত্তর উপাদান স্থাপন করার জন্য উপযুক্ত করে তোলে।
- ২ - নোজেল হেডঃ যদিও সর্বোচ্চ গতি ১১,০০০ সিপিএইচ, এটিতে ±40μm / চিপ (Cpk≥1) এর অবস্থান নির্ভুলতা রয়েছে এবং এটি 0402 চিপ থেকে L6 × W6 × T3 পর্যন্ত উপাদানগুলি পরিচালনা করতে পারে।এটি প্রায়ই এমন উপাদানগুলির জন্য ব্যবহার করা হয় যা আরও সুনির্দিষ্ট হ্যান্ডলিং প্রয়োজন বা নির্দিষ্ট উপাদানগুলির কম পরিমাণে উত্পাদন চালানোর জন্য.

2নমনীয় উৎপাদন পদ্ধতি

- ডাবল ট্র্যাক অপারেশনঃ এনপিএম - ডি 3 এর একটি ডাবল ট্র্যাক কনভেয়র সিস্টেম রয়েছে, যা তিনটি ভিন্ন উত্পাদন মোড সক্ষম করেঃ স্বাধীন উত্পাদন মোড, বিকল্প উত্পাদন মোড,এবং উভয় একটি সমন্বয়স্বাধীন উৎপাদন মোডে, সামনের এবং পিছনের মাথা একই সাথে বিভিন্ন পিসিবিতে কাজ করতে পারে, যা একই সময়ে বিভিন্ন পণ্য মডেল উত্পাদন করার সময় অত্যন্ত দক্ষ।বিকল্প উত্পাদন মোড দুটি ট্র্যাকের মধ্যে মাথা alternating করতে পারবেনএই নমনীয়তার অর্থ হল আপনি আপনার PCB ডিজাইন এবং উত্পাদন পরিমাণের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী উত্পাদন অপ্টিমাইজ করতে পারেন।
- প্লাগ-এন্ড-প্লে ফাংশনঃ স্থানান্তর মাথা বিনামূল্যে কনফিগার করার অনুমতি দেয়। এর অর্থ আপনি সহজেই বিভিন্ন উত্পাদন প্রয়োজন অনুসারে মেশিন কাস্টমাইজ করতে পারেন। উদাহরণস্বরূপ,আপনি দ্রুত মাথা সমন্বয় পরিবর্তন করতে পারেন আপনি ছোট উপাদান ঘন PCBs একটি উচ্চ ভলিউম রান বা বিভিন্ন উপাদান মাপ এবং ধরনের সঙ্গে বোর্ড মিশ্রণ উত্পাদন কিনা তার উপর নির্ভর করে.

3উচ্চ নির্ভুলতা এবং উচ্চ উৎপাদনশীলতা

- উচ্চ-কঠোরতা গ্যান্ট্রি এবং উন্নত ক্যামেরা সিস্টেমঃ উচ্চ-কঠোরতা গ্যান্ট্রি স্থাপন মাথা জন্য একটি স্থিতিশীল বেস প্রদান করে, সঠিক আন্দোলন নিশ্চিত।পুরস্কারপ্রাপ্ত মাল্টি-রিকগনিশন ক্যামেরা পূর্ববর্তী মডেলের তুলনায় ২৫% সঠিক অবস্থানে উন্নতি করে. এটি এক ধাপে সারিবদ্ধতা, বেধ এবং 3 ডি কোপ্ল্যানারিটি চেককে একত্রিত করে, সময় সাশ্রয় করে এবং সামগ্রিক উত্পাদন প্রক্রিয়া উন্নত করে। এর ফলে কম ত্রুটি সহ উচ্চ-মানের সমাবেশ হয়।
- উন্নত থ্রুপুট: আইপিসি-৯৮৫০ এর থ্রুপুট ৩০% বৃদ্ধি করে প্রতি বর্গমিটারে ৩৮,০৭৮ সিপিএইচ করে, যা এটিকে তার শ্রেণীর সবচেয়ে উৎপাদনশীল এসএমটি মেশিনগুলির মধ্যে একটি করে তোলে।মেশিনের নকশা এবং প্রযুক্তি চক্র সময় কমাতে এবং ইউনিট সময় প্রতি স্থাপন উপাদান সংখ্যা সর্বাধিক করতে অপ্টিমাইজ করা হয়.

4. ব্যবহারকারী-বন্ধুত্বপূর্ণ সিস্টেম সফটওয়্যার

- ব্যাপক উৎপাদন ব্যবস্থাপনা: সিস্টেম সফটওয়্যার উৎপাদন লাইন, উৎপাদন কর্মশালা এবং কারখানার সামগ্রিক ব্যবস্থাপনা সক্ষম করে।এটি রিয়েল টাইমে উৎপাদন প্রক্রিয়া পর্যবেক্ষণ করে।, যা আপনাকে উৎপাদন অগ্রগতি ট্র্যাক করতে, বোতল ঘাঁটি সনাক্ত করতে এবং দক্ষতা বাড়ানোর জন্য সমন্বয় করতে দেয়।এছাড়াও আপনি লাইন অপারেশন মনিটরিং ফাংশন সমর্থন সঙ্গে উত্পাদন সময়সূচী আরো কার্যকরভাবে পরিকল্পনা করতে পারেন.
- দক্ষ মেশিন সেটআপ এবং পরিবর্তনঃ বিভিন্ন উত্পাদন কাজের মধ্যে সহজ মেশিন সেটআপ এবং পরিবর্তন সমর্থন করে। সফ্টওয়্যারটি দ্রুত ট্র্যাক প্রস্থের মতো সেটিংস সামঞ্জস্য করতে পারে,স্থাপন পরামিতি, এবং উপাদান ডেটা, কাজের পরিবর্তনের সময় ডাউনটাইম কমাতে।

5স্পেসিফিকেশন

- পাওয়ার সাপ্লাইঃ তিন-ফেজ এসি 200V±10V / এসি 220V±10V / এসি 380V±10V / এসি 400V±10V / এসি 420V±10V / এসি 480V±10V এর সাথে সামঞ্জস্যপূর্ণ, যার শক্তি খরচ ২.৭kVA।
- নিউম্যাটিক সোর্সঃ 0.5MPa, 100L/min (A.N.R.) প্রয়োজন।
- মাত্রাঃ W832mm × D2652mm × H1444mm.
- ওজনঃ প্রায় 1680 কেজি (বিকল্প উপাদানগুলির উপর নির্ভর করে পরিবর্তন সাপেক্ষে) ।

কাস্টম অ্যাট্রিবিউট

- কম্পোনেন্ট সামঞ্জস্যতা: ক্ষুদ্রতম 03015/0402 চিপ থেকে শুরু করে L100×W90×T28 পর্যন্ত বড় আকারের কম্পোনেন্ট পর্যন্ত বিভিন্ন কম্পোনেন্ট পরিচালনা করতে পারে, যার মধ্যে রয়েছে SOP, QFP, CSP, BGA,অ্যালুমিনিয়াম ইলেক্ট্রোলাইসিস ক্যাপাসিটর, ভলিউম কন্ট্রোল, ট্রিমার, কয়েল, এবং সংযোগকারী।
- লাইন ইন্টিগ্রেশন ক্ষমতাঃ এনপিএম - ডি 3 সহজেই বিদ্যমান উত্পাদন লাইনে একীভূত করা যেতে পারে। এর মডিউলার নকশা অন্যান্য প্যানাসনিক এসএমটি সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযোগের অনুমতি দেয়,যেমন প্রিন্টার, পরিদর্শন যন্ত্রপাতি, এবং রিফ্লো ওভেন, পাশাপাশি তৃতীয় পক্ষের সরঞ্জাম দিয়ে, একটি অত্যন্ত দক্ষ এবং কাস্টমাইজড উত্পাদন লাইন তৈরি করতে সক্ষম।
- শক্তি সঞ্চয় বৈশিষ্ট্যঃ শক্তি সঞ্চয় বৈশিষ্ট্যগুলি মাথায় রেখে ডিজাইন করা, এনপিএম - ডি 3 কিছু প্রচলিত এসএমটি মেশিনের তুলনায় কম শক্তি খরচ করে সামগ্রিক উত্পাদন ব্যয় হ্রাস করতে সহায়তা করে।এটি কেবল আপনার উপার্জনের জন্য নয় বরং পরিবেশগত স্থায়িত্বের জন্যও উপকারী.
