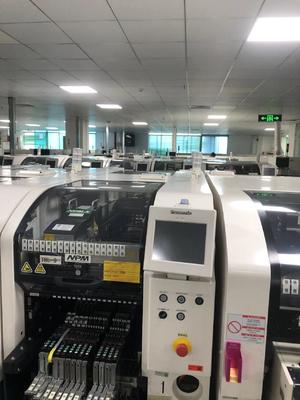

প্যানাসনিক এনপিএম ডাব্লু চিপ মাউন্টার উচ্চ দক্ষতা এসএমটি সমাবেশের জন্য আপনার চূড়ান্ত সমাধান

প্যানাসনিক এনপিএম-ডাব্লু একটি অত্যাধুনিক সারফেস মাউন্ট টেকনোলজি (এসএমটি) পিক অ্যান্ড প্লেস মেশিন যা উচ্চ দক্ষতার ইলেকট্রনিক উত্পাদনের মানকে নতুনভাবে সংজ্ঞায়িত করে।উন্নত বৈশিষ্ট্য এবং বুদ্ধিমান নকশা সঙ্গে ইঞ্জিনিয়ারিং, এটি ইলেকট্রনিক্স শিল্পের বিস্তৃত উত্পাদন চাহিদা পূরণ করে।

1. ব্যতিক্রমী প্লেসমেন্ট পারফরম্যান্স

- মাল্টিপল মাউন্ট হেডস:
- 16 - নোজেল হেডঃ উচ্চ-উত্পাদন মোডে (ON) কাজ করার সময় এটি একটি চিত্তাকর্ষক সর্বোচ্চ গতিতে পৌঁছায় 70,000 সিপিএইচ (0.051 এস / চিপ), ±40μm / চিপ (Cpk≥1) এর অবস্থান নির্ভুলতার সাথে।উচ্চ নির্ভুলতা মোডে (OFF), গতি ৬২,৫০০ সিপিএইচ (০.০৫৮ সেকেন্ড/চিপ) এবং নির্ভুলতা ±৩০μm/চিপ (নির্দিষ্ট প্যানাসনিক-নির্দিষ্ট অবস্থার অধীনে ±২৫μm/চিপ) পর্যন্ত উন্নত করা যেতে পারে।এটি L6 × W6 × T3 এর মাত্রা সহ 0402 চিপ হিসাবে ছোট থেকে উপাদানগুলি পরিচালনা করতে পারে, যা এটিকে ছোট আকারের উপাদানগুলির উচ্চ-ভলিউম উত্পাদনের জন্য আদর্শ করে তোলে।
- 12 - নোজেল হেডঃ সর্বোচ্চ গতি 62,500 সিপিএইচ (0.058 সেকেন্ড / চিপ) এবং স্থানান্তর নির্ভুলতা ± 40μm / চিপ (Cpk≥1) । এটি 0402 চিপ থেকে L12 × W12 × T6 পর্যন্ত উপাদানগুলিকে সামঞ্জস্য করতে পারে।5, মাঝারি গতির, উচ্চ নির্ভুলতার অ্যাপ্লিকেশনগুলিতে বিভিন্ন ধরণের উপাদান আকারের জন্য উপযুক্ত।
- 8 - নোজেল হেডঃ সর্বোচ্চ গতি 40,000 সিপিএইচ (0.090s / চিপ), এটি ± 40μm / চিপ, ± 30μm / QFP 12 - 32mm, এবং ± 50μm / QFP এর কম 12mm এর একটি অবস্থান নির্ভুলতা প্রদান করে।এই মাথা 0402 চিপ থেকে L32 × W32 × T12 পর্যন্ত বৃহত্তর চিপ পর্যন্ত উপাদানগুলি পরিচালনা করতে পারে, যা কিছু বড় ইন্টিগ্রেটেড সার্কিট সহ বিভিন্ন উপাদান স্থাপনের অনুমতি দেয়।
- 3 - নোজেল হেডঃ যদিও এটিতে 11,000 সিপিএইচ (0.33 এস / কিউএফপি) এর কম গতি রয়েছে তবে এটি ± 30 মাইক্রোমিটার / কিউএফপি এর স্থান নির্ধারণের নির্ভুলতা নিশ্চিত করে।এটি 0603 চিপ থেকে শুরু করে L150×W25 ((对角152) ×T28 পর্যন্ত বড় আকারের উপাদানগুলি পরিচালনা করতে পারে, এটি সংযোগকারী এবং কিছু বিশেষায়িত উপাদানগুলির মতো বড় উপাদান স্থাপন করার জন্য উপযুক্ত।

2. উচ্চ-নির্ভুলতা এবং উচ্চ-উৎপাদনশীলতা বৈশিষ্ট্য

- অ্যাডভান্সড ক্যামেরা সিস্টেম: একটি পুরস্কারপ্রাপ্ত মাল্টি-রিকগনিশন ক্যামেরা দিয়ে সজ্জিত, এনপিএম-ডাব্লু এক ধাপে উপাদান সমন্বয়, বেধ পরিমাপ এবং 3 ডি কোপ্ল্যানারিটি পরিদর্শনকে একত্রিত করে।এটি কেবল স্থান নির্ধারণের নির্ভুলতা উন্নত করে না বরং একত্রিত পিসিবিগুলির সামগ্রিক গুণমানও উন্নত করে, ত্রুটির সম্ভাবনা হ্রাস করে।
- উচ্চ-কঠোরতা গ্যান্ট্রিঃ উচ্চ-কঠোরতা গ্যান্ট্রি মাউন্টিং হেডগুলির জন্য একটি স্থিতিশীল প্ল্যাটফর্ম সরবরাহ করে, স্থাপন প্রক্রিয়া চলাকালীন মসৃণ এবং নির্ভুল চলাচল নিশ্চিত করে।এই স্থিতিশীলতা উপাদানগুলিকে উচ্চ-নির্ভুলতার সাথে স্থাপন করতে সহায়তা করেএমনকি উচ্চ গতিতেও।

3. বহুমুখী উপাদান সামঞ্জস্য
এনপিএম-ডাব্লু ক্ষুদ্রতম ০৪০২ চিপ থেকে শুরু করে বড় আকারের উপাদান যেমন এল১৫০×ডাব্লু২৫×টি২৮ মাত্রার সংযোগকারী পর্যন্ত বিস্তৃত উপাদান পরিচালনা করতে পারে।এসওপি সহ, QFP, CSP, BGA, অ্যালুমিনিয়াম ইলেক্ট্রোলাইসিস ক্যাপাসিটার, ভলিউম কন্ট্রোল, ট্রিমার, কয়েল, এবং আরও অনেক কিছু। এই বিস্তৃত উপাদান সামঞ্জস্যতা এটি বিভিন্ন বৈদ্যুতিন পণ্যের জন্য উপযুক্ত করে তোলে,ভোক্তা ইলেকট্রনিক্স থেকে শুরু করে শিল্প সরঞ্জাম পর্যন্ত.

4নমনীয় উৎপাদন পদ্ধতি

- ডুয়াল-ট্র্যাক কনভেয়র সিস্টেমঃ মেশিনে একটি ডুয়াল-ট্র্যাক কনভেয়র সিস্টেম রয়েছে, যা তিনটি উত্পাদন মোড সরবরাহ করেঃ স্বাধীন উত্পাদন মোড, বিকল্প উত্পাদন মোড,এবং উভয় একটি সমন্বয়স্বাধীন উৎপাদন মোডে, সামনের এবং পিছনের মাথা একই সাথে বিভিন্ন পিসিবিতে কাজ করতে পারে, যা একই সময়ে বিভিন্ন পণ্য মডেল উত্পাদন করার সময় অত্যন্ত দক্ষ।বিকল্প উত্পাদন মোড দুটি ট্র্যাকের মধ্যে মাথা alternating করতে পারবেনএই নমনীয়তা নির্মাতারা তাদের নির্দিষ্ট উৎপাদন প্রয়োজনীয়তা অনুযায়ী উৎপাদন অপ্টিমাইজ করতে সক্ষম।
- সহজ মেশিন সেটআপ এবং পরিবর্তনঃ এনপিএম - ডাব্লু সহজ মেশিন সেটআপ এবং বিভিন্ন উত্পাদন কাজের মধ্যে দ্রুত পরিবর্তন সমর্থন করে।সিস্টেম সফটওয়্যার দ্রুত ট্র্যাক প্রস্থ মত সেটিংস সামঞ্জস্য করতে পারেন, অবস্থান পরামিতি, এবং উপাদান তথ্য, কাজ পরিবর্তন সময় ডাউনটাইম কমাতে। এটি প্রস্তুতকারকদের জন্য অত্যন্ত গুরুত্বপূর্ণ যারা বাজারের চাহিদা এবং উত্পাদন সময়সূচী পরিবর্তন দ্রুত প্রতিক্রিয়া প্রয়োজন।

5. বড় ফরম্যাটের পিসিবি হ্যান্ডলিং
এনপিএম-ডাব্লু বড় আকারের পিসিবি হ্যান্ডেল করতে পারে, যার সর্বোচ্চ আকার L750×W550mm একক ট্র্যাক মোডে সামগ্রিক মাউন্ট করার জন্য।এটি সামগ্রিকভাবে মাউন্ট করার জন্য L750×W260mm পর্যন্ত PCBs পরিচালনা করতে পারেএটি বড় আকারের প্রিন্টেড সার্কিট বোর্ড তৈরির জন্য উপযুক্ত, যেমন শিল্প নিয়ন্ত্রণ ব্যবস্থা, বড় স্ক্রিন প্রদর্শন এবং কিছু ধরণের পাওয়ার ইলেকট্রনিক্সের জন্য ব্যবহৃত হয়।

6স্পেসিফিকেশন

- পাওয়ার সাপ্লাইঃ তিন-ফেজ এসি 200V±10V / এসি 220V±10V / এসি 380V±10V / এসি 400V±10V / এসি 420V±10V / এসি 480V±10V এর সাথে সামঞ্জস্যপূর্ণ, 2.5kVA এর শক্তি খরচ।
- নিউম্যাটিক সোর্সঃ 0.5MPa, 200L/min (A.N.R.) প্রয়োজন।
- মাত্রা: W1280mm × D2332mm × H1444mm.
- ওজনঃ প্রায় 2250kg (বিকল্প উপাদানগুলির উপর নির্ভর করে পরিবর্তন সাপেক্ষে) ।

কাস্টম অ্যাট্রিবিউট

- উপাদান খাওয়ানোর অপশনঃ উপাদান খাওয়ানোর পদ্ধতির বিস্তৃত সমর্থন করে, বিভিন্ন প্রস্থের টেপ ফিডার সহ (8/12/16/24/32/44/56mm),সর্বাধিক ১২০টি পরপর ফিডার (৮ মিমি টেপের জন্য)এটি একক এবং ডাবল টাইপ ট্রে ফিডার, পাশাপাশি রড টাইপ ফিডার সমর্থন করে।উৎপাদন প্রয়োজনীয়তা অনুযায়ী উপাদান সরবরাহে নমনীয়তা প্রদান.
- লাইন ইন্টিগ্রেশন এবং সম্প্রসারণঃ এনপিএম-ডাব্লু সহজেই বিদ্যমান এসএমটি উত্পাদন লাইনে সংহত করা যেতে পারে। এর মডুলার নকশা অন্যান্য প্যানাসনিক এসএমটি সরঞ্জামগুলির সাথে নির্বিঘ্নে সংযোগের অনুমতি দেয়,যেমন প্রিন্টার, পরিদর্শন মেশিন, এবং রিফ্লো ওভেন, পাশাপাশি তৃতীয় পক্ষের সরঞ্জাম দিয়ে। এটি নির্মাতাদের একটি অত্যন্ত কাস্টমাইজড এবং দক্ষ উত্পাদন লাইন নির্মাণ করতে সক্ষম করে।এটি ভবিষ্যতে সম্প্রসারণের সম্ভাবনা প্রদান করে, যা নির্মাতাদের তাদের ব্যবসায়ের বৃদ্ধির সাথে সাথে আরও কার্যকারিতা বা ক্ষমতা যুক্ত করার অনুমতি দেয়।
- শক্তি সঞ্চয় নকশাঃ শক্তি সঞ্চয় বৈশিষ্ট্যগুলি মাথায় রেখে ডিজাইন করা, এনপিএম - ডাব্লু কিছু প্রচলিত এসএমটি মেশিনের তুলনায় কম শক্তি খরচ করে সামগ্রিক উত্পাদন ব্যয় হ্রাস করতে সহায়তা করে।এটি কেবলমাত্র প্রস্তুতকারকের উপার্জনের জন্যই নয় বরং পরিবেশগত স্থায়িত্বের জন্যও অবদান রাখে.
